Opis

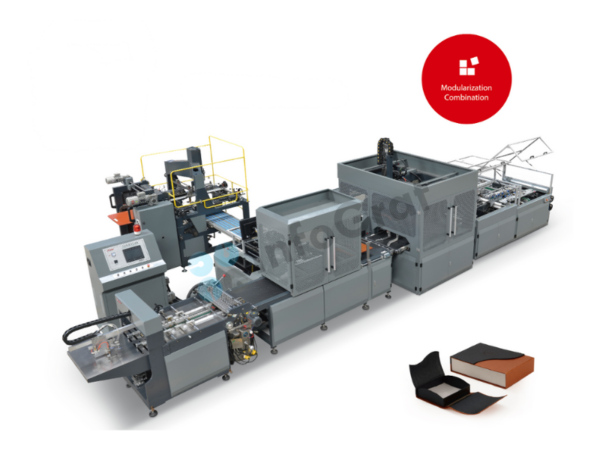

Automat S18Y to nowoczesna, w pełni automatyczna maszyna wielofunkcyjna przeznaczona do zaawansowanej produkcji pudełek sztywnych (rigid boxes) oraz twardej oprawy. Urządzenie łączy wysoką precyzję wykonania z modułową konstrukcją, dzięki czemu możliwe jest elastyczne dopasowanie linii do bieżących potrzeb produkcyjnych zakładu.

Automat S18Y jest dedykowany dla średnich i dużych drukarni, introligatorni oraz producentów opakowań premium, którzy poszukują wydajnego rozwiązania do automatyzacji procesów oklejania i montażu. Dzięki kompaktowej budowie i zoptymalizowanym podzespołom model S18Y zapewnia wysoką efektywność przy jednoczesnym ograniczeniu zajmowanej powierzchni hali produkcyjnej.

Sercem układu jest pneumatyczny system podawania nowej generacji, który w połączeniu z ulepszonym pozycjonowaniem arkuszy gwarantuje najwyższą powtarzalność produktu końcowego. Automat S18Y stanowi kompleksową odpowiedź na rosnące wymagania rynku w zakresie jakości i estetyki opakowań luksusowych.

Kluczowe zalety maszyny S18Y

• Wysoka precyzja pozycjonowania: dokładność na poziomie ±0,3 mm zapewnia idealne pasowanie okleiny względem tektury.
• Wielofunkcyjność i modułowość: możliwość produkcji zarówno pudełek, jak i twardych opraw dzięki modułowej budowie.
• Innowacyjny system podawania: pneumatyczny podajnik papieru nowej generacji firmy Xinwei.
• Zwiększona efektywność: ulepszony system prowadzenia kartonu skraca czas przestojów i zwiększa wydajność.
• Intuicyjna obsługa: ergonomiczny panel sterowania zapewnia pełną kontrolę nad procesem.
• Kompleksowe wsparcie: Infograf oferuje transport, montaż, szkolenie operatorów oraz 12-miesięczną gwarancję.

Opis technologiczny i systemy sterowania

Automatyczna linia S18Y została zaprojektowana w oparciu o koncepcję konstrukcji modułowej, co pozwala na integrację różnych modułów roboczych w jeden spójny ciąg technologiczny. Usprawnione mechanizmy pozycjonowania papieru i kartonu przekładają się na redukcję odpadów produkcyjnych oraz zwiększenie estetyki gotowych opakowań.

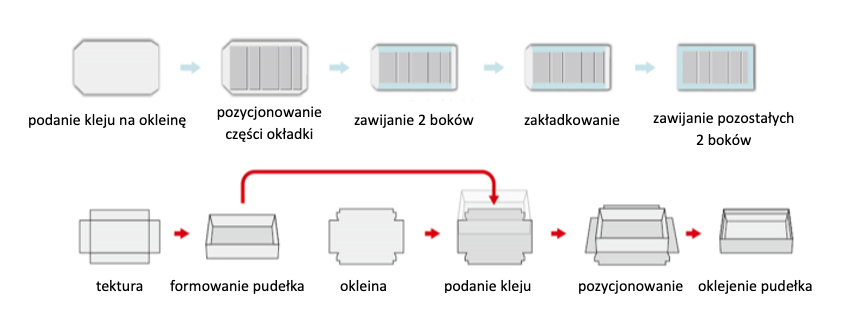

Proces produkcyjny

Automatyzacja obejmuje pełen cykl produkcji opakowania:

1. Podanie kleju i precyzyjne pozycjonowanie arkusza.
2. Zawijanie pierwszych dwóch boków konstrukcji.
3. Zakładkowanie (formowanie narożników).
4. Zawijanie pozostałych dwóch boków w celu finalnego zamknięcia formy pudełka lub oprawy.

Zastosowany system sterowania pozwala na szybką zmianę formatów, co jest kluczowe w produkcji niskonakładowych opakowań personalizowanych.
Kompaktowa konstrukcja (ok. 11000 × 5000 mm) ułatwia integrację maszyny w istniejących parkach maszynowych.

Zastosowania

Automat S18Y jest idealnym rozwiązaniem do produkcji:

• Opakowań typu rigid box: luksusowe pudełka na elektronikę, kosmetyki, perfumy oraz biżuterię.
• Pudełek prezentowych: ozdobne opakowania z tektury litej o wysokiej estetyce wykończenia.

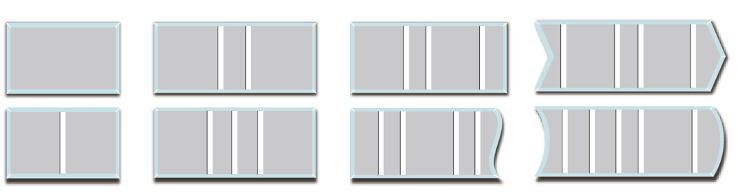

• Twardej oprawy: okładki do książek, albumów, segregatorów oraz kalendarzy.
• Opakowań galanteryjnych: pudełka dla branży fashion z precyzyjnym zawijaniem krawędzi.

---

Dane techniczne

Moduł owijania pudełek

Parametr	Maks.	Min.
Długość pudełka	420 mm	100 mm
Szerokość pudełka	320 mm	50 mm
Wysokość pudełka	150 mm	15 mm
Gramatura oklejki	80–200 g/m²
Grubość tektury	1,5–3 mm
Głębokość zawinięcia „uszu”	125 mm
Głębokość zawinięcia krawędzi	100 mm	20 mm
Precyzja pozycjonowania	±0,1 mm
Prędkość produkcji	≤ 20 ark./min

Uwaga techniczna:

• Maksymalne wymiary gotowego pudełka są ograniczone maksymalnym formatem arkusza oklejki.

Moduł automatu do okładek

Parametr	Zakres
Długość arkusza papieru	190–1030 mm
Szerokość arkusza papieru	130–600 mm
Gramatura papieru	80–200 g/m²
Grubość tektury	1–3 mm
Minimalna szerokość grzbietu	8 mm
Prędkość	0–30 szt./min

Parametry eksploatacyjne i logistyczne

Pobór prądu	13 kW
Wymiary linii	13000 × 5000 × 2800 mm
Waga całkowita	4000 kg

Uwaga: Na wydajność końcową mogą wpływać czynniki takie jak umiejętności operatora, jakość kleju oraz parametry surowców.

---

Maszyna S18Y oferowana jest jako kompletny system gotowy do pracy wraz z pełnym wsparciem wdrożeniowym.
